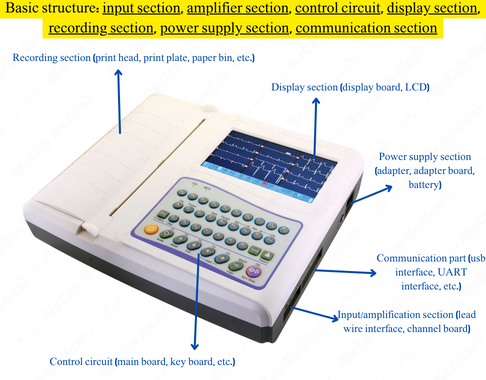

Basis Struktur: Input Sektioun, Verstärker Sektioun, Kontroll Circuit, Display Sektioun, Opnam Sektioun, Stroumversuergung Sektioun, Kommunikatioun Sektioun
Opnam Sektioun (Dréckkopf, Dréckplack, Pabeierkëscht, asw.)
Display Sektioun (Display Board, LCD)
Stroumversuergung Sektioun (Adapter, Adapter Board, Batterie)
Kommunikatioun Deel (USB Interface, UART Interface, etc.)
Input / Verstäerkung Sektioun (Lead Drot Interface, Kanal Verwaltungsrot)
Kontroll Circuit (Main Board, Keyboard, etc.)
En Elektrokardiogramm (EKG) ass eng Grafik (Kurve) déi d'Verännerungen am elektresche Potenzial vum Häerz während all Herzzyklus vun der Kierperoberfläch registréiert.
Electrocardiogram kann d'bioelektresch potenziell Verännerungen während der Generatioun, Leedung an Erhuelung vun der Herzreizung reflektéieren.
D'Dokteren diagnostizéieren a bestëmmen den Aarbechtszoustand vum Häerz a villen Herz-Kreislauf-Krankheeten aus de bioelektresche Verännerungen vum Häerz.
Den aktuellen internationale Standard ECG ass de Standard Lead, deen aus zwielef Leads besteet, an dofir wäert den allgemenge ECG zwielef Wellelinnen weisen.Duerch d'Acquisitioun vu Signaler vun engem zwielef-Lead-EKG ass et méiglech indirekt de Site vun der Hierkonft an d'Anomalie vun enger Häerzverletzung ofzeleeën.Zum Beispill sinn déi heefegste Krankheeten myokardial Infarkt a myokardial Ischämie.(Note: ECG Lead bezitt sech op d'Plazéierung vun Elektroden op der mënschlecher Kierperfläch an d'Verbindung vun Elektroden un den Verstärker beim Tracing vum EKG; Lead ass eng Zort Verbindung! Eng Elektrode ass e konduktivt Medium. (4) an Broscht.
Déi 12 Leads enthalen 6 Gliedleeder (I, II, III, aVR, aVL an aVF) a 6 Këschtleitungen (V1 bis V6).D'Glidderleitungen enthalen Standard bipolare Leads (I, II, an III) an Drockleitungen (aVR, aVL an aVF).Bipolare Leads gi benannt fir den Opname vum Spannungsdifferenz tëscht den zwee Niveauen
- Klinesch Bedeitung: registréiert d'elektresch Aktivitéit vum mënschleche Häerz;Hëllef fir Arrhythmie ze diagnostizéieren, myokardial Ischämie, myokardial Infarkt, Myokarditis, Kardiomyopathie, net genuch Koronararterie Bluttversuergung, Perikarditis, etc .;Hëllef fir den Effekt vun Drogen oder Elektrolytstéierungen op d'Häerz ze bestëmmen;hëllefen de Status vun kënschtlechen Häerz pacing ze bestëmmen.
- Vill benotzt: Routine kierperlech Untersuchung, Chirurgie, Anästhesie, Medikamenter Observatioun, Sport, Raumfaart an aner Häerz Iwwerwaachung a Rettung vu kritesch kranke Patienten.
ECG-Maschinn mat zwielef Leads: eng spezialiséiert ECG-Maschinn mat insgesamt 12 Standard-Leads am Kierper, mat 3 bipolare Gliedleitungen, 3 unipolare Pressure Gliederleitungen a 6 Broschtleitungen.Am Ganzen sinn 12 Leads.
Dofir ass zwielef Leads net eng gutt Feature vun enger bestëmmter EKG Maschinn, awer éischter déi elementarst Feature!
Also wat ass d'Konzept vun zwielef Kanäl an enger ECG Maschinn?
Den 12-Lead, wéi virdru scho gesot, manifestéiert sech a Form vun enger 12-Kanal Welleform, an da musse mir déi opgeholl Welleformdaten ausdrécken, op deem Punkt e puer Parameteren wichteg sinn: Welleform Genauegkeet, Kloerheet a Geschwindegkeet vum Drock.
Wann den Opnampabeier grouss ass, ass d'Konfiguratioun genuch, da kënnen 12 Leads vun Daten zur selwechter Zäit gedréckt ginn, zu dëser Zäit wäerte méi séier wéi een eenzege Kanal sinn, dräi Kanäl, sechs Kanäl, direkt 2 bis 12 Mol.
Dat ass, en eenzege Kanal ass nëmmen ee Welleform Drécken, dräi Channels ass e Print dräi Welleformen, ähnlech wäerte sechs Kanäl sechs Welleformen drécken, zwielef-Kanal Maschinn ass e Print zwielef Welleformen.
Déi selwecht kontrolléieren, Single-Kanal Maschinn ze Drécken 12 Mol all 12-Kanal Welleform ze Drécken eraus, während der 12-Kanal Maschinn wäert eemol all 12-Kanal Welleform gedréckt eraus.
Deen einfachsten an direktste Wee fir dëst ze kucken ass d'Plaz vun der Dréckerpatroun ze kucken;verschidde Kardiometer mat verschiddenen Zuelen vu Bunnen hu verschidde Breet vum Dréckpabeier.
Klassifikatioun vun ECG Maschinnen: | Rout-EKG, Holter / Dynamic ECG, Single Channel ECG, 3 Channel ECG, 6 Channel ECG, 12 Channel ECG, 15 Channel ECG, 18 Channel ECG, ECG for Human, Veterinary ECG |
Bild | ||||

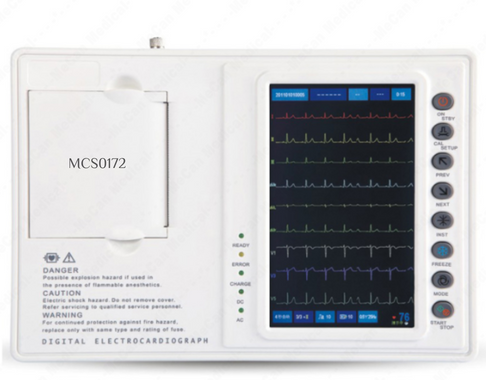

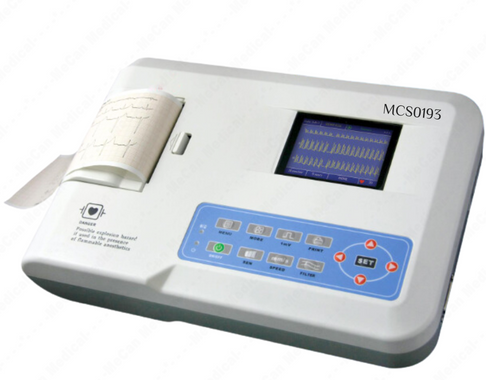

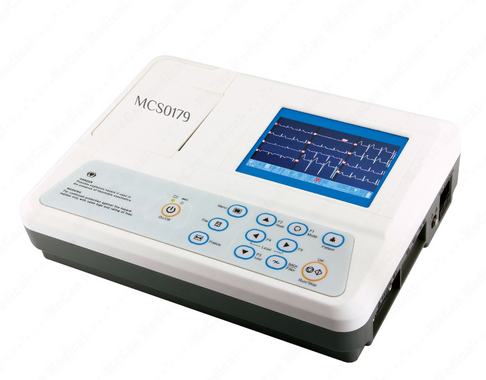

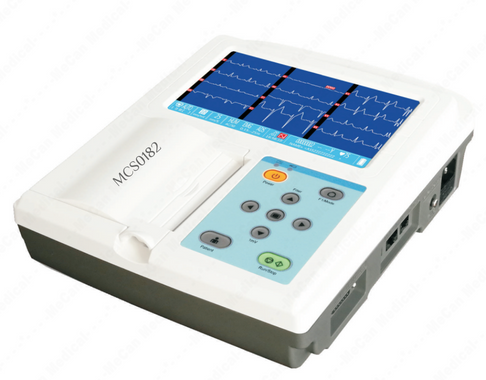

Modell Zuel | MCS0172 | MCS0182 | MCS0179 | MCS0193 |
Zuel vun féiert | 12 | 12 | 12 | 12 |
Kanal | 3 | 3 | 3 | 3 |
Optional Channels | 3/6/12 | 3/6/12 | 3/6/12 | 3/6/12 |
Liquid Crystal Display | 800 * 480 Touchscreen LCD Display | 320 x 240 grafesch 3,5 Zoll Faarf LCD | 800 x 480 Grafiken, 7 Zoll Faarf LCD | 3,5 Zoll TFT Écran |
Prouf Taux | 800 Echantillon / Sec | / | / | / |
Dréckerei Vitesse | 5;6,25;10;12,5;25;50 mm/s ± 3% | 6,25;12,5;25;50 mm/s (± 3%) | 6,25;12,5;25;50 mm/s (3%) | / |
Pabeier Gréisst | 80mm * 20m Rouleau Typ thermesch Pabeier | 80mm * 20m Roll Pabeier | 80mm * 20m Rouleau thermesch Pabeier | 80 mm (w) x 20 m (L) |
Machine Gréisst | 285(W)*200(D)*55mm(H) | 300 mm × 230 mm × 75 mm / 2,8 kg | 214 mm × 276 mm × 63 mm, 1,8 kg | 315 (L) x215 (W) x77 (H) mm |
Maschinn Sprooch | Englesch | Englesch, Chinesesch, Franséisch, Italienesch, Spuenesch, Russesch | Englesch, Chinesesch, Franséisch, Italienesch, Spuenesch, Russesch | Englesch |
Eegeschaften | Touchscreen Panel, héich Opléisung, niddrege Präis | Verfügbar a klenge Sproochen | Panel mat héijer Opléisung, verfügbar a klenge Sproochen | Héich-Enn Panel Material |
Bild | ||

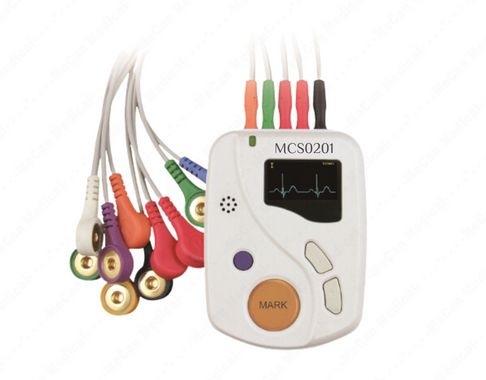

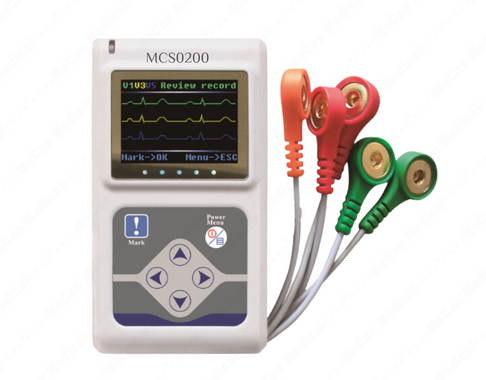

Modell Zuel | MCS0200 | MCS0201 |
Display | OLED Display | OLED Display |
Féiert | 12 féiert | 12 féiert |
Opnam Zäit | 24 Stonnen | 48 Stonnen hannereneen |

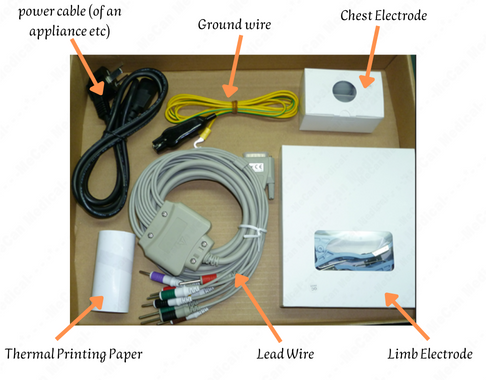

Den Haaptunterschied tëscht dem Rescht-EKG an dem Holter / Dynamic ECG ass d'Software vum Hostcomputer an d'Accessoiren, déi domat kommen.
Lead: D'Circuitverbindungsmethod fir ECG opzehuelen.
Kanal: entsprécht der Dréckfunktioun vun der ECG-Maschinn, beim Drock, wéi vill Leads kënnen zur selwechter Zäit opgeholl ginn.
Interpretatioun: Analyse vun den ECG Acquisitiounsresultater fir diagnostesch Referenz ze bidden.
Opnammodus: Dréckformat (zB 3ch ECG Dréckformat 1ch+R, 3ch, 3ch+)
Aarbechtsmodus: Manuell, automatesch, Analyse, Späicheren,
etc. Signal, ausgedréckt an Hertz (Hz).
Filteren: D'Operatioun fir spezifesch Bandfrequenzen aus engem Signal ze filteren fir Interferenz z'ënnerdrécken an ze vermeiden (AC Filteren, EMG Filteren, Driftfiltering).
Sensibilitéit: D'Verstäerkung vum EKG Signal duerch d'Maschinn.
Pabeiergeschwindegkeet: D'Pabeiergeschwindegkeet vum Recorder.
Puls Tempo Identifikatioun: Erkennt pacing Pulssignaler.
Schutz Circuit
géint Defibrillator Effekt: Verhënnert Interferenz wann Defibrillatoren an aner Geräter gläichzäiteg benotzt ginn.
Sécherheet Standard
Input Impedanz
Patient Leckage
CMRR
Kaméidi konstant
Kaméidi Niveau
Kalibrierung Volt
Lead Acquisitioun
Inter-Channel Interferenz
Frequenz Äntwert
Stockage
Spannung vun Toleranz
