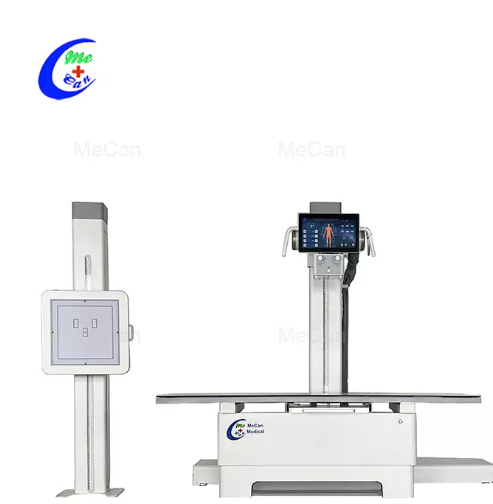

Pevný röntgenový systém je veľký stacionárny zobrazovací prístroj bežne používaný v nemocniciach a na klinikách na zachytávanie detailných vnútorných snímok na diagnostické účely. Na rozdiel od prenosných systémov sú pevné röntgenové prístroje inštalované v určených miestnostiach a zvyčajne využívajú pokročilé technológie, ako je digitálna rádiografia na vysokokvalitné zobrazovanie. Veľkosť miestnosti je kritickým faktorom pri nastavovaní pevného röntgenového systému, pretože zabezpečuje prevádzkovú efektivitu, bezpečnosť a súlad s predpismi. Primeraný priestor je potrebný na správne tienenie pred žiarením, čím sa minimalizuje vystavenie pacientov aj personálu a zároveň sa uľahčí hladké pracovné postupy pre zdravotnícky personál a zabráni sa upchatiu zariadení.
Pochopenie pevných röntgenových systémov
Ako funguje pevný röntgenový systém?
Pevný röntgenový systém funguje tak, že telom prechádza kontrolované množstvo žiarenia na zachytávanie snímok na film alebo digitálne senzory. Systém zahŕňa:
Röntgenový prístroj : Produkuje žiarenie.
Stôl pre pacienta : Pacient je umiestnený na tomto stole, aby sa zaistilo, že bude zameraná na správnu oblasť tela.
Ovládací panel : Operátori ho používajú na ovládanie nastavení expozície a snímanie obrázkov.
Tienenie pred žiarením : Steny, dvere a niekedy aj okná vyrobené z olova alebo iných materiálov, aby sa zabezpečilo, že žiarenie neunikne do okolitého prostredia.
Systém musí byť správne umiestnený v miestnosti, aby umožnil ľahký prístup operátorovi aj pacientovi pri dodržaní bezpečnostných noriem pre vystavenie žiareniu.
Aké sú rôzne typy pevných röntgenových systémov?
Existuje niekoľko typov pevných röntgenových systémov, z ktorých každý má svoje vlastné požiadavky na veľkosť miestnosti:
Všeobecné rádiografické systémy : Používajú sa na základné zobrazenie kostí, hrudníka a iných orgánov. Tieto systémy vo všeobecnosti vyžadujú miestnosť štandardnej veľkosti.
Fluoroskopické systémy : Tieto systémy využívajú nepretržité röntgenové zobrazovanie na zobrazenie obrázkov pohyblivých častí, ako je srdce alebo tráviaci systém v reálnom čase. Tieto systémy potrebujú viac priestoru kvôli ich komplexnému charakteru a dodatočnému vybaveniu, ako sú monitory a pohyblivé zobrazovacie stoly.
Mamografické systémy : Používajú sa na zobrazovanie prsníkov, tieto systémy môžu vyžadovať o niečo menšie miestnosti, ale stále musia mať špecifické požiadavky na bezpečnosť a vzdialenosť.
Systémy CT (počítačová tomografia) : Tieto systémy kombinujú röntgenové snímky a vytvárajú 3D snímky. Vyžadujú si väčšie miestnosti kvôli svojej veľkosti a dodatočnému priestoru pre CT skener a pacientsky stôl.
Minimálne požiadavky na veľkosť miestnosti pre pevné röntgenové systémy
Aká je minimálna veľkosť miestnosti potrebná pre pevný röntgenový systém?
Minimálna veľkosť miestnosti pre pevný röntgenový systém sa líši v závislosti od typu systému a špecifikácií zariadenia. Pre všeobecnú rádiografiu sa typická veľkosť miestnosti pohybuje od 10 stôp x 12 stôp (3,05 metra x 3,66 metra) do 12 stôp x 14 stôp (3,66 metra x 4,27 metra). To zahŕňa priestor potrebný pre stroj, stôl pre pacienta a dostatok voľného priestoru pre operátorov a pacientov.
Pre systémy ako skiaskopia alebo CT skenery sú potrebné väčšie miestnosti z dôvodu dodatočného vybavenia a rozsiahlejších bezpečnostných požiadaviek. Tieto miestnosti sa zvyčajne pohybujú od 12 stôp x 16 stôp (3,66 metra x 4,88 metra) do 14 stôp x 18 stôp (4,27 metra x 5,49 metra).
Ako typ pevného röntgenového systému ovplyvňuje veľkosť miestnosti?
Rôzne Röntgenové systémy majú rôzne požiadavky na priestor:
Všeobecná rádiografia : Základné röntgenové miestnosti vyžadujú najmenší priestor. Kľúčovou požiadavkou je zabezpečenie dostatočného priestoru okolo röntgenového prístroja a stolíka pacienta pre bezpečnú obsluhu a jednoduché polohovanie pacienta.
Fluoroskopia : Vyžaduje viac priestoru na pohyb zariadenia. Potreba ďalších strojov, ako sú monitory a nastaviteľné stoly, znamená, že je potrebný väčší priestor okolo röntgenového systému.
Mamografia : Aj keď sú o niečo kompaktnejšie ako skiaskopia, mamografické miestnosti stále potrebujú dostatok priestoru na umiestnenie prístroja, polohy pacienta a ochrany súkromia.
CT : Najnáročnejšie na priestor, pretože systém obsahuje veľký otočný skener, stôl pre pacienta a potrebné monitorovacie zariadenie.
Aké je ideálne rozloženie miestnosti pre pevný röntgenový systém?
Usporiadanie miestnosti je rovnako dôležité ako samotná veľkosť miestnosti:
Centrálne umiestnenie : Röntgenový prístroj a stôl pre pacienta by mali byť umiestnené v strede miestnosti, aby bol umožnený ľahký prístup zo všetkých strán.
Priestor pre obsluhu : Ovládací panel by mal byť umiestnený mimo priamej dráhy žiarenia, ale v pohodlnej vzdialenosti pre rýchlu interakciu so systémom.
Súkromie pacienta : Pri citlivých vyšetreniach, ako je mamografia, môžu byť potrebné ochranné priehradky, ktoré ovplyvňujú celkovú konfiguráciu miestnosti.
Skladovanie : Môže byť potrebný ďalší priestor na uloženie filmov, digitálnych úložných systémov alebo bezpečnostných zariadení.
Priestor a rozloženie
Koľko miesta je potrebné na pohyb pacienta a operátora?
Pre správny priebeh práce je potrebné, aby pacient mal dostatok priestoru, aby si mohol pohodlne ľahnúť na stôl a aby sa okolo neho mohli pohybovať operátori. Vo všeobecnosti 5 stôp (1,5 metra). sa odporúča okolo stroja ponechať To poskytuje priestor na presuny a polohovanie pacienta a zároveň zaisťuje, že personál môže systém efektívne ovládať bez prekážok.
Aké sú požiadavky na bezpečnosť a voľný priestor?
Požiadavky na bezpečnosť a odstup sa zameriavajú na minimalizáciu vystavenia žiareniu. Patria sem:
Tienenie pred žiarením : Steny miestnosti musia mať primerané tienenie, aby sa zabránilo úniku žiarenia. Hrúbka tienenia je určená výkonom žiarenia stroja a dispozíciou miestnosti.
Voľný priestor pre personál : Zamestnanci by mali mať voľnú cestu, aby mohli v prípade potreby rýchlo opustiť miestnosť. Táto vzdialenosť tiež zaisťuje, že operátor zostane mimo primárneho radiačného poľa.
Ako môže veľkosť miestnosti ovplyvniť pracovný tok röntgenovej miestnosti?
Väčšia miestnosť s dobrým dizajnom zaisťuje plynulý pracovný tok. Napríklad:
Tok pacienta : Dobre veľká miestnosť uľahčuje plynulý prechod pacientov do miestnosti az nej.
Efektivita : Viac priestoru umožňuje rýchlejšie nastavenie a nastavenie zariadenia, čím sa skracuje čas medzi postupmi.
Bezpečnosť : Primeraný priestor tiež znamená, že personál môže pracovať bezpečne bez rizika vystavenia žiareniu.
Regulačné a bezpečnostné normy pre veľkosť miestnosti
Aké sú regulačné smernice pre pevné veľkosti röntgenových miestností?
Regulačné orgány vrátane FDA , IEC (International Electrotechnical Commission) a ACR (American College of Radiology) poskytujú usmernenia o veľkosti röntgenových miestností a bezpečnostných opatreniach:
FDA : Vyžaduje, aby röntgenové systémy boli inštalované v miestnostiach s dostatočným priestorom, aby sa minimalizovalo vystavenie pacientov a operátorov žiareniu.
ACR : Určuje minimálne rozmery pre rôzne röntgenové systémy na základe ich zložitosti.
IEC : Stanovuje normy pre tienenie pred žiarením, vetranie a rozmiestnenie zariadení.
Existujú zdravotné a bezpečnostné normy súvisiace s veľkosťou miestnosti?
Áno, návrhy röntgenových miestností musia spĺňať bezpečnostné normy vrátane:
Olovené tienenie : Steny musia byť dostatočne hrubé, aby blokovali žiarenie, najmä v prípade systémov, ktoré produkujú vysoké úrovne röntgenového žiarenia.
Vetranie : Správna ventilácia je potrebná pre bezpečnosť, aby sa zabezpečilo, že miestnosť zostane dobre vetraná, najmä pri systémoch ako skiaskopia alebo CT, ktoré používajú zložitejšie zobrazovacie techniky.
Aké sú úvahy o zdraví pri práci pri veľkosti miestnosti?
Normy ochrany zdravia pri práci sú kľúčové pre ochranu zdravotníckych pracovníkov. Patria sem:
Minimalizácia vystavenia žiareniu : Správna veľkosť miestnosti zaisťuje, že personál môže obsluhovať stroj z bezpečnej vzdialenosti, čím sa obmedzuje vystavenie žiareniu počas procedúr.
Ergonómia : Usporiadanie miestností by malo operátorom umožniť pohodlnú prácu bez námahy alebo rizika zranenia, najmä počas dlhých hodín používania.
Faktory, ktoré môžu ovplyvniť požiadavky na veľkosť miestnosti
Ako typ budovy alebo zariadenia ovplyvňuje potreby veľkosti miestnosti?
Požiadavky na veľkosť miestnosti závisia od typu budovy alebo zariadenia:
Nemocnice : Zvyčajne sú potrebné väčšie izby kvôli väčšiemu objemu pacientov a zložitejším systémom.
Súkromné kliniky : Menšie kliniky môžu byť schopné pracovať s menšími miestnosťami, ale stále musia dodržiavať bezpečnostné pokyny.
Dodatočné vybavenie vs. nová konštrukcia : Dodatočné vybavenie existujúcej miestnosti môže obmedziť priestorové možnosti v porovnaní s výstavbou novej, účelovo navrhnutej röntgenovej miestnosti.
Aké ďalšie faktory by sa mali zvážiť pri navrhovaní röntgenovej miestnosti?
Ďalšie úvahy zahŕňajú:
Skladovanie : Priestor pre zdravotnícke potreby, digitálne záznamy a záložné vybavenie.
Súkromie pacienta : Zvážte funkcie ochrany osobných údajov, ako sú prepážky alebo závesy pre pohodlie pacienta.
Prístup k zariadeniu : Jednoduchý prístup pre údržbu a opravu röntgenového systému.
Úvahy o nákladoch a rozpočte
Ako veľkosť miestnosti ovplyvňuje celkové náklady na inštaláciu?
Čím väčšia je miestnosť, tým vyššie sú náklady na inštaláciu. Dodatočné náklady zahŕňajú:
Stavebné úpravy : Väčšie miestnosti môžu vyžadovať štrukturálne zmeny, ako je vystuženie stien na ochranu pred žiarením alebo pridanie ventilačných systémov.
Bezpečnostné funkcie : Rozsiahlejšie bezpečnostné opatrenia, ako sú steny alebo dvere s olovom, môžu zvýšiť náklady.
Ako môžete maximalizovať využitie obmedzeného priestoru v menších zariadeniach?
Pre menšie zariadenia s obmedzeným priestorom zvážte kompaktné röntgenové systémy, optimalizáciu rozloženia miestnosti a preskúmanie modulárnych návrhov, ktoré zapadajú do existujúcej infraštruktúry. Dôkladné plánovanie zaisťuje, že miestnosť spĺňa všetky prevádzkové a bezpečnostné normy bez potreby nadmerného priestoru.
Záver
Navrhovanie pevného Röntgenová miestnosť si vyžaduje starostlivé plánovanie, aby sa zabezpečil dostatočný priestor pre bezpečnosť, účinnosť a súlad s predpismi. Veľkosť miestnosti sa líši v závislosti od typu systému, pričom všeobecná rádiografia vyžaduje menšie miestnosti, zatiaľ čo zložitejšie systémy ako CT alebo skiaskopia vyžadujú väčšie priestory. Dostatočný priestor je rozhodujúci pre pohyb pacienta, efektivitu personálu a bezpečnú prevádzku. Dodržiavaním regulačných smerníc a zvážením dlhodobých potrieb môžu zdravotnícke zariadenia vytvoriť optimálne prostredie, ktoré podporuje vysokokvalitné zobrazovanie a starostlivosť o pacienta.
FAQ
Otázka: Aká je štandardná veľkosť miestnosti pre všeobecný röntgenový prístroj?
Odpoveď: Typická veľkosť miestnosti pre všeobecné röntgenové systémy sa pohybuje od 10x12 stôp do 12x14 stôp.
Otázka: Potrebujem špeciálne povolenia na inštaláciu pevného röntgenového systému?
Odpoveď: Áno, na zabezpečenie súladu s bezpečnosťou a správnej inštalácie v súlade s miestnymi predpismi sú potrebné povolenia.
Otázka: Môžem dodatočne vybaviť existujúcu miestnosť pre pevný röntgenový prístroj?
Odpoveď: Áno, existujúce miestnosti môžu byť dodatočne vybavené primeraným priestorom, tienením a bezpečnostnými opatreniami.
Otázka: Aké sú dôsledky nedodržania požiadaviek na veľkosť miestnosti pre röntgenové systémy?
Odpoveď: Nesplnenie požiadaviek na veľkosť môže viesť k narušeniu bezpečnosti, prevádzkovej neefektívnosti a možným právnym problémom.
