Descripción general del producto
Un sistema móvil de rayos X digital combina la radiografía digital con una plataforma móvil. Permite realizar exámenes radiográficos más cerca del paciente cuando el traslado a una sala de radiología fija es inconveniente o clínicamente indeseable.

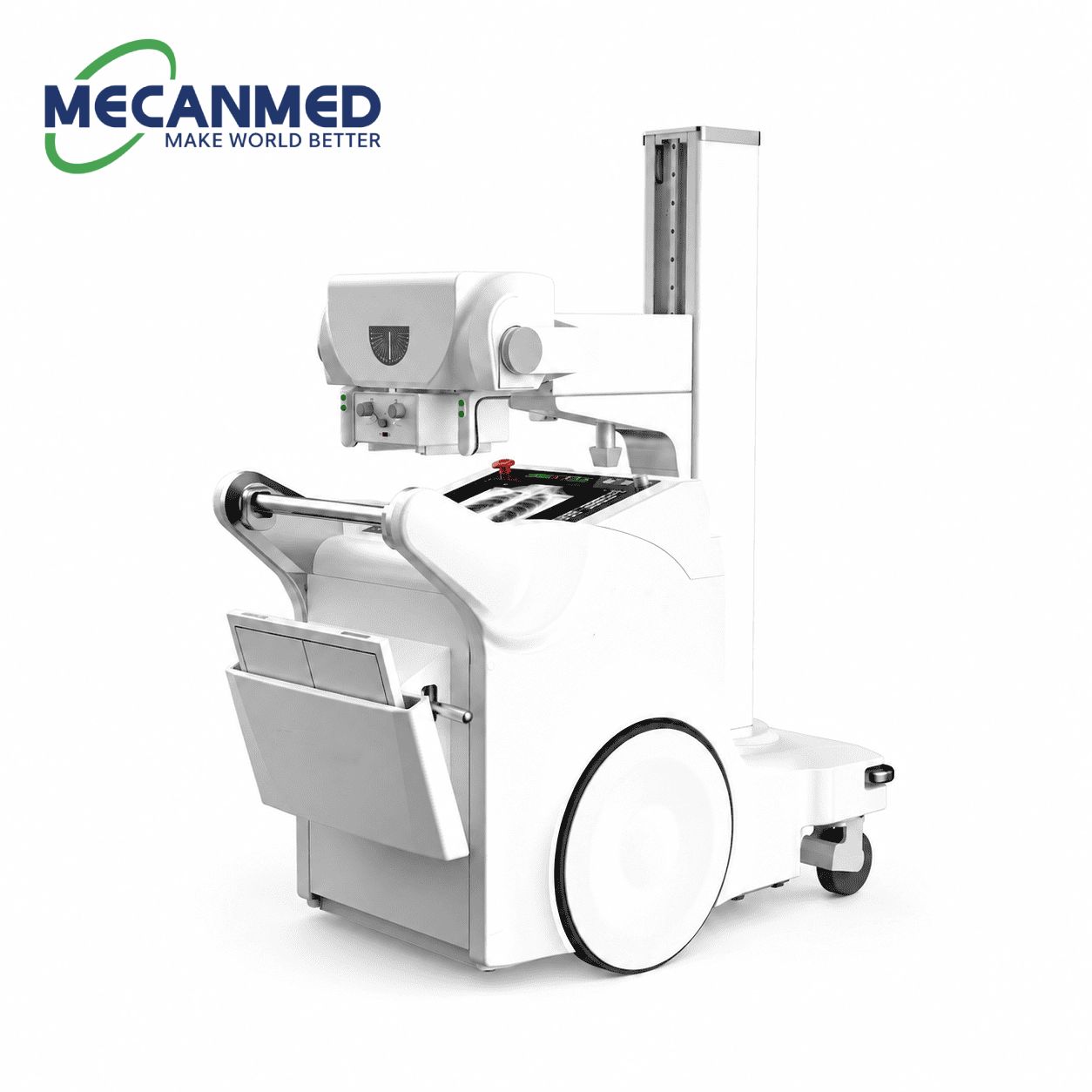

El sistema móvil de rayos X digital MCI0007 de 50 kW es adecuado para radiografías departamentales y de cabecera en hospitales e instalaciones médicas. Se puede utilizar en departamentos de radiología, salas de emergencia, UCI y quirófanos.
El sistema integra un generador de alta frecuencia de 50 kW, , detector de panel plano inalámbrico de 17' × 17' , una estación de trabajo con pantalla táctil y , movilidad asistida por motor y posicionamiento flexible del tubo. Puede utilizarse para radiografías digitales de tórax, abdomen, columna, pelvis, cráneo y extremidades.
Pecho
Articulación lateral del codo
columna lumbar
Columna lumbar lateral
Aplicaciones clínicas
El sistema móvil de rayos X digitales MCI0007 se puede utilizar en diferentes departamentos hospitalarios para radiografías de cabecera, de emergencia, de rutina y ortopédicas. Su diseño móvil permite realizar exámenes más cerca de los pacientes que son difíciles o inconvenientes de trasladar.
Aplicación clínica |
Uso típico |
Radiografía de sala y de cabecera |
Adecuado para exámenes de rayos X junto a la cama de pacientes con movilidad limitada o aquellos que tienen inconvenientes para trasladarse al departamento de radiología. |
Imágenes de la UCI |
Admite exámenes radiográficos de tórax, abdominales y otros exámenes de cabecera para pacientes críticamente enfermos que requieren imágenes dentro de la UCI. |
Imágenes de emergencia y traumatología |
Se utiliza para la evaluación radiográfica de pacientes traumatizados, incluidos exámenes de tórax, columna, pelvis y extremidades. |
Radiografía de quirófano |
Proporciona soporte de radiografía digital móvil en quirófanos cuando se requieren imágenes de rayos X convencionales en torno a procedimientos quirúrgicos. |
Radiología de rutina |
Admite exámenes radiográficos generales del tórax, abdomen, cráneo, columna, pelvis y otras regiones anatómicas. |
Imágenes ortopédicas |
Adecuado para obtener imágenes del hombro, codo, muñeca, mano, cadera, rodilla, tobillo, pie y otras estructuras esqueléticas. |
Características principales
1. Generador de alta frecuencia de 50 kW para aplicaciones radiográficas amplias
El sistema utiliza un generador de rayos X de alta frecuencia de 50 kW con una frecuencia inversora de 260 kHz . Proporciona un rango de voltaje de 40 a 150 kV y una corriente de tubo de hasta 500 mA. . Este amplio rango operativo admite una amplia variedad de exámenes radiográficos.
La mayor salida disponible también admite radiografías de regiones anatómicas más gruesas y pacientes más grandes, donde puede ser necesaria una mayor penetración de los rayos X.
2. Detector de panel plano inalámbrico de 17' × 17' Un detector de panel plano inalámbrico de
17 ' × 17' (43 × 43 cm) proporciona una gran área de imágenes adecuada para exámenes como la radiografía de tórax.
El detector presenta:
l Matriz de 3072 × 3072 píxeles
Tamaño de píxel de 140 μm
Conversión A/D de 16 bits
l Resolución límite de hasta 3,3 lp/mm
El detector también utiliza un diseño de batería enchufable , lo que permite reemplazar la batería durante el funcionamiento cuando sea necesario.

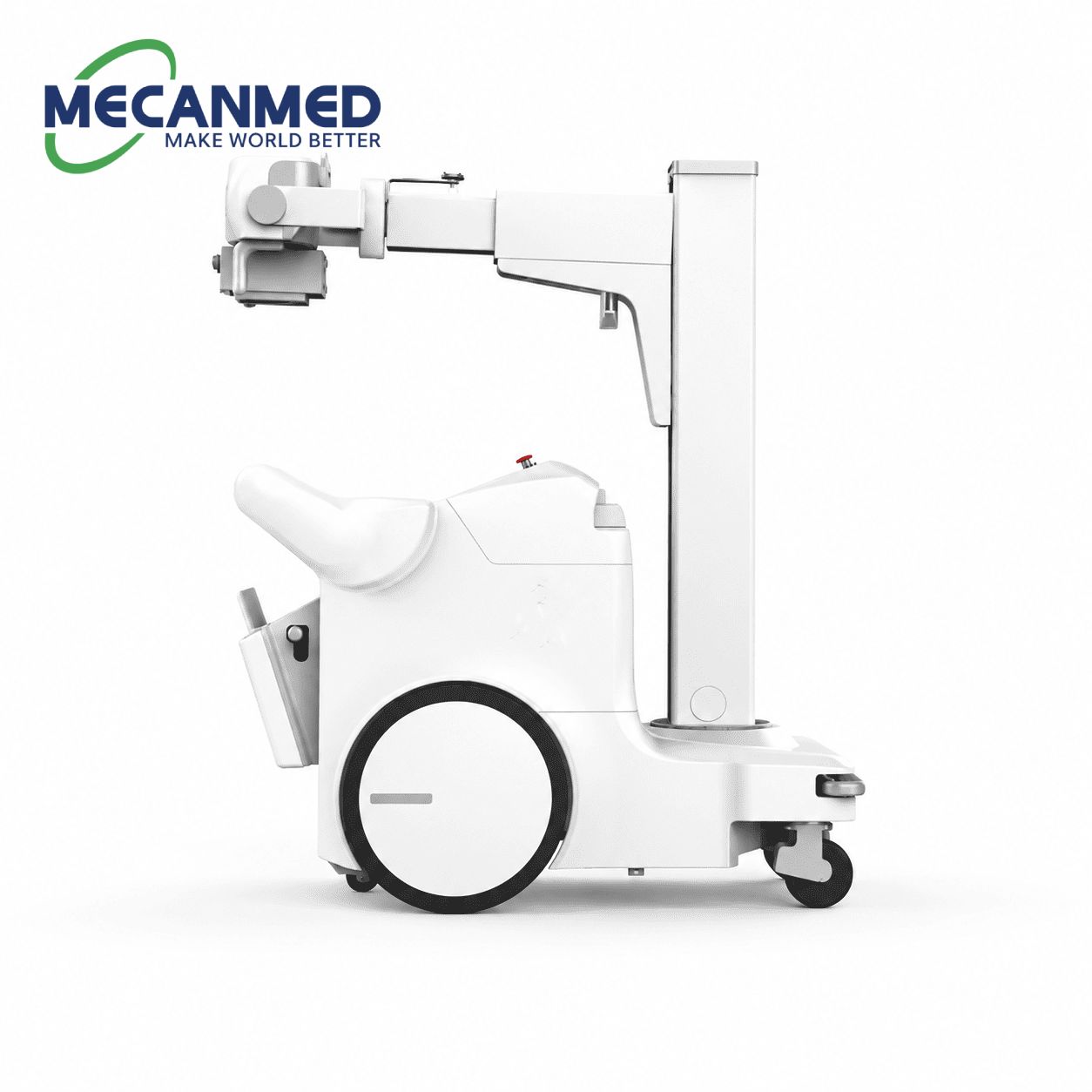

3. Posicionamiento del tubo flexible
La columna y el brazo telescópico proporcionan un posicionamiento flexible del tubo, incluso para exámenes en entornos clínicos con espacio limitado.
La altura del punto focal se puede ajustar de 850 a 1910 mm , mientras que la distancia del punto focal a la columna varía de 750 a 1250 mm..
4. Medición de distancia ultrasónica para asistencia de posicionamiento
Un sistema de medición de distancia ultrasónico muestra digitalmente la distancia entre la fuente y la imagen durante el posicionamiento. Los operadores pueden ajustar el tubo de rayos X y el detector sin mover repetidamente al paciente.
5. Estación de trabajo con pantalla táctil integrada
La estación de trabajo integrada combina el control del generador de rayos X y la adquisición de imágenes en una sola interfaz.
El software admite funciones tales como:
l Gestión de pacientes
l Adquisición de imágenes
l Procesamiento y revisión de imágenes.
l Gestión de parámetros de exposición.
l Medición y edición de imágenes.
l Notificación de casos
l Calibración del detector
l Salida y gestión de imágenes.
La interfaz de pantalla táctil brinda a los operadores acceso directo a funciones de imágenes y parámetros de examen preestablecidos.
6. Conectividad DICOM 3.0 y PACS
La estación de trabajo es compatible con DICOM 3.0 , lo que permite transferir imágenes y datos de examen relacionados a sistemas PACS , impresoras de películas y otros dispositivos compatibles.
7. Movilidad asistida por motor y protección anticolisión
El motor dual proporciona un movimiento suave y silencioso entre departamentos. La unidad se puede maniobrar con una mano al desplazarse por salas, UCI y pasillos de hospitales.
Un dispositivo anticolisión automático en la parte frontal de la unidad proporciona protección adicional durante el transporte.
Especificación técnica
Categoría |
Parámetro |
Especificación |
Fuente de alimentación |
Voltaje de entrada |
220V ±10%; 110V opcional |
Frecuencia |
50Hz ±1Hz |
Resistencia interna |
≤1Ω |
Generador de rayos X |
Potencia máxima de salida |
50kW |
Frecuencia del inversor principal |
260kHz |
Rango de voltaje del tubo |
40-150 kV |
Corriente del tubo |
10-500 mA |
Radiografía mAs |
1–630 mA |
Tubo de rayos X |
Punto focal |
0,6mm/1,2mm |
Capacidad térmica del ánodo |
900kJ (1200kHU) |
Velocidad del ánodo rotatorio |
2800 rpm |
Ángulo objetivo |
12° |
Capacidad de almacenamiento de calor del ánodo |
240kHU |
Detector de panel plano |
Tamaño del detector |
17' × 17' (43 × 43cm) |
Matriz de píxeles |
3072 × 3072 |
Tamaño de píxel |
140 micras |
Resolución limitante |
3,3 lp/mm |
Conversión A/D |
16 bits |
Sistema Mecánico |
Distancia del punto focal al piso |
850-1910 milímetros |
Distancia del punto focal a la columna |
750–1250 milímetros |
Rotación de columnas |
Rango total de ±180°/360° |
Rotación del tubo (eje Z) |
-5° a 40° |
Inclinación del tubo |
Hasta ±90° |
Rango de extensión del brazo |
0–500 milímetros |
Ángulo máximo de ascenso |
12° |
Rotación del colimador |
±90° |
Puesto de trabajo |
Sistema operativo |
Windows 10 o superior |
Procesador |
núcleo i7 |
Almacenamiento |
SSD de 120 GB + disco duro de 1 TB |
Almacenamiento de imágenes |
Normalmente aprox. 20.000 imágenes |
Monitor |
Pantalla LCD de 19', 1280 × 1024 a 60 Hz |
Pantalla táctil |
Sí |
DICOM |
DICOM 3.0 |
Wifi |
Sí |
Interfaz USB |
Sí |
Función TAE |
Sí |
Preguntas frecuentes (FAQ)
P 1: ¿Cuál es la diferencia entre un sistema de DR móvil y un sistema de DR fijo?
Un sistema DR móvil se puede mover entre diferentes áreas clínicas y permite realizar exámenes radiográficos cerca del paciente. Es particularmente útil para salas, UCI, departamentos de emergencia e imágenes de cabecera. Los sistemas DR fijos generalmente se instalan de forma permanente en salas dedicadas a la radiografía.
P2: ¿El MCI0007 requiere rieles de piso o suspensión de techo para su instalación?
No. El MCI0007 es un sistema móvil y no requiere rieles de piso ni suspensión montada en el techo para su movimiento y posicionamiento normales. Aún se requieren medidas adecuadas de protección radiológica en el lugar del examen.
P3: ¿Cómo se puede controlar la exposición a los rayos X en el MCI0007?
El sistema proporciona modos de exposición remota inalámbricos y con interruptor manual . El modo remoto inalámbrico permite controlar la exposición desde una posición protegida adecuada cuando sea necesario.
P4: ¿Cómo se gestionan los sistemas de energía de exposición y movilidad?
El MCI0007 utiliza grupos de potencia separados para movilidad y exposición a rayos X. Su sistema de exposición utiliza un supercondensador , mientras que el sistema de movilidad utiliza un paquete de baterías de litio. Ambos se pueden cargar mediante una única conexión de cable.
P5: ¿Qué sucede cuando la batería del detector de panel plano se agota?
El detector de panel plano utiliza un diseño de batería enchufable y se suministra con una batería de respaldo . Cuando la batería principal se agota, se puede reemplazar con la batería de respaldo para que las imágenes puedan continuar.
